Youssef El Hajjioui

Qué hago

Capacidad de oficina técnica que se suma a la tuya cuando el proyecto no puede esperar

Cómo trabajo

• Absorbo picos de carga de tu oficina técnica sin ocupar plantilla ni proceso de selección.
• Entrega en PDF, DWG, STEP y Parasolid.
• Presupuesto cerrado por proyecto antes de empezar.
• Confidencialidad: no reutilizo ni comparto diseños de cliente.
• Documentació en català o en castellano, según prefiera el cliente.

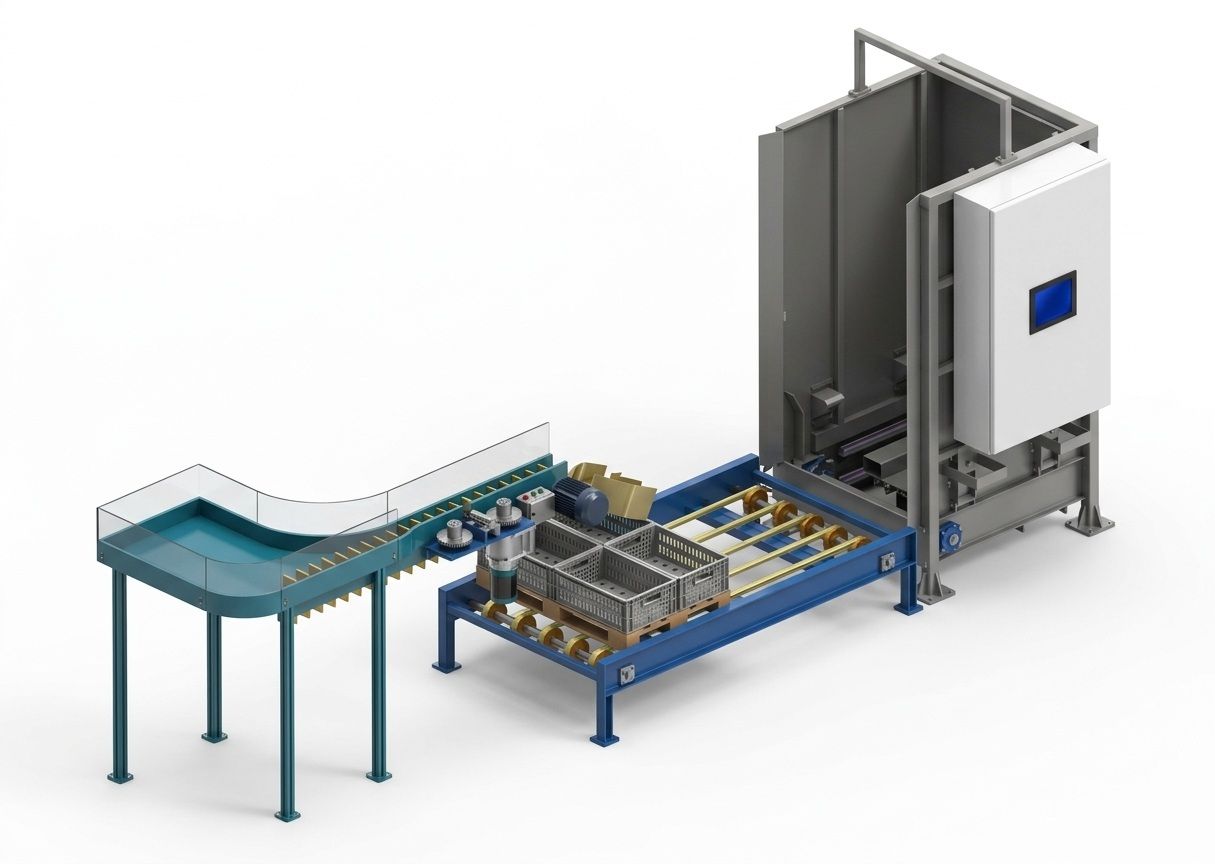

Línea de etiquetado y apilado

Proyecto completo: cinta de etiquetado, mesa de acumulación y apiladora automática de palets

Línea para etiquetado de naranja y acumulación en caja, con apilado automático del palet al final del proceso. El alcance incluyó el conjunto completo: cinta de alimentación con guarda transparente, mesa de rodillos motorizada para la formación de la carga, columna apiladora de estructura soldada y cuadro eléctrico con HMI integrado en puerta.

• Diseño de conjunto, subconjuntos y todas las piezas de fabricación.
• Estructura soldada y perfilería, con patas regulables y anclaje a suelo.
• Guardas y protecciones integradas en el diseño, no añadidas al final.
• Documentación de despiece y lista de materiales para compras.

Apiladora de palets

Vista frontal i vista posterior del conjunt

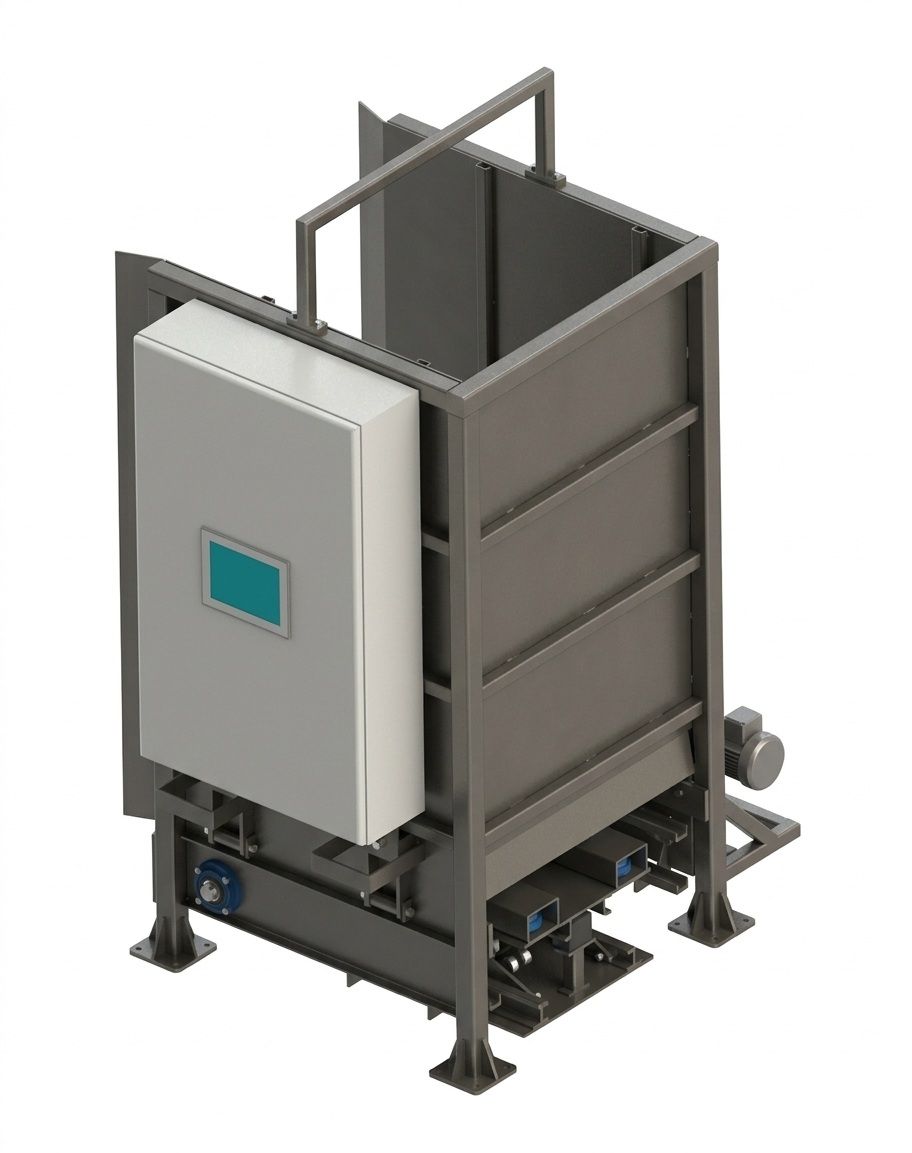

Frontal: cuadro eléctrico y acceso

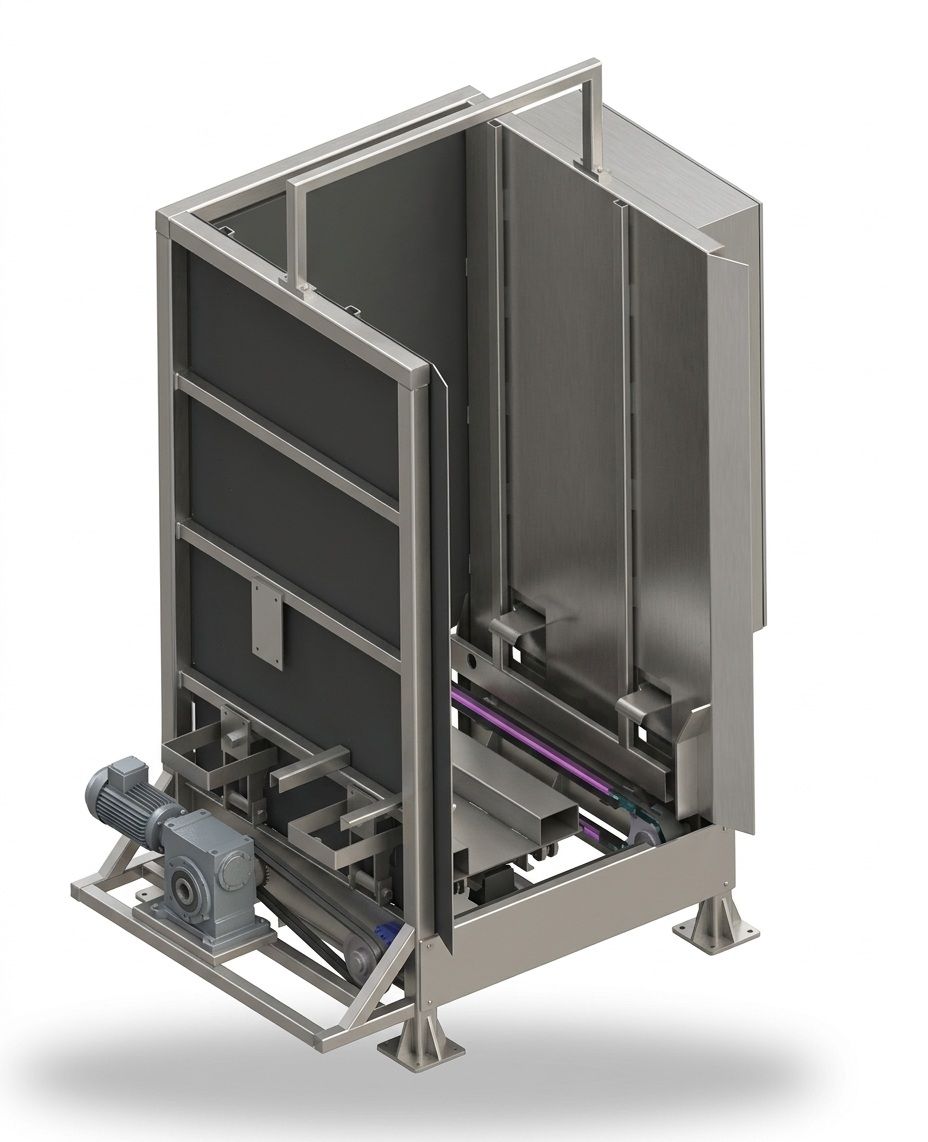

Posterior: accionamiento y transmisión

Columna de apilado con bastidor soldado, elevación por motorreductor y transmisión por cadena, guiado lateral de la carga y pinza de retención del palet. El cuadro se sitúa en el frontal para dejar libre la zona de mantenimiento, y los accionamientos quedan agrupados en la cara posterior.

• Bastidor y chapa de protección diseñados para fabricación en el taller del cliente.
• Accesos de mantenimiento resueltos en fase de diseño.
• Conjunto preparado para integrarse con la cinta de etiquetado aguas arriba.

Diseño de moldes de inyección

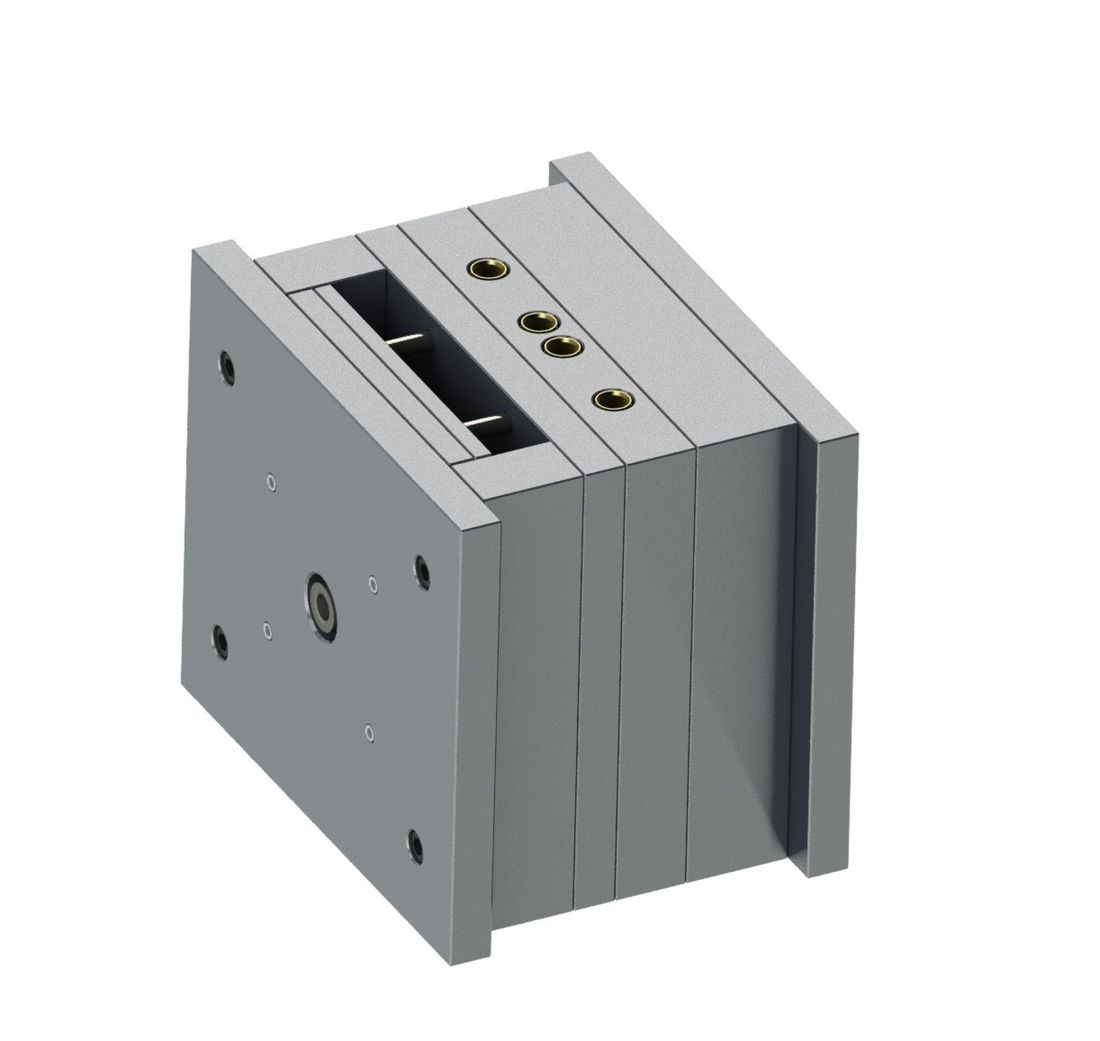

Conjunto del molde: portamoldes, postizos, refrigeración y expulsión

Diseño completo del molde, no solo de la cavidad: portamoldes normalizado, postizos de inyección y expulsión, circuito de refrigeración y batería de expulsores dimensionada para la geometría de la pieza.

• Elección del portamoldes y definición de placas, reglas y centradores.
• Refrigeración y expulsión resueltas sobre la pieza a producir.
• Documentación de despiece y lista de materiales lista para el moldista.

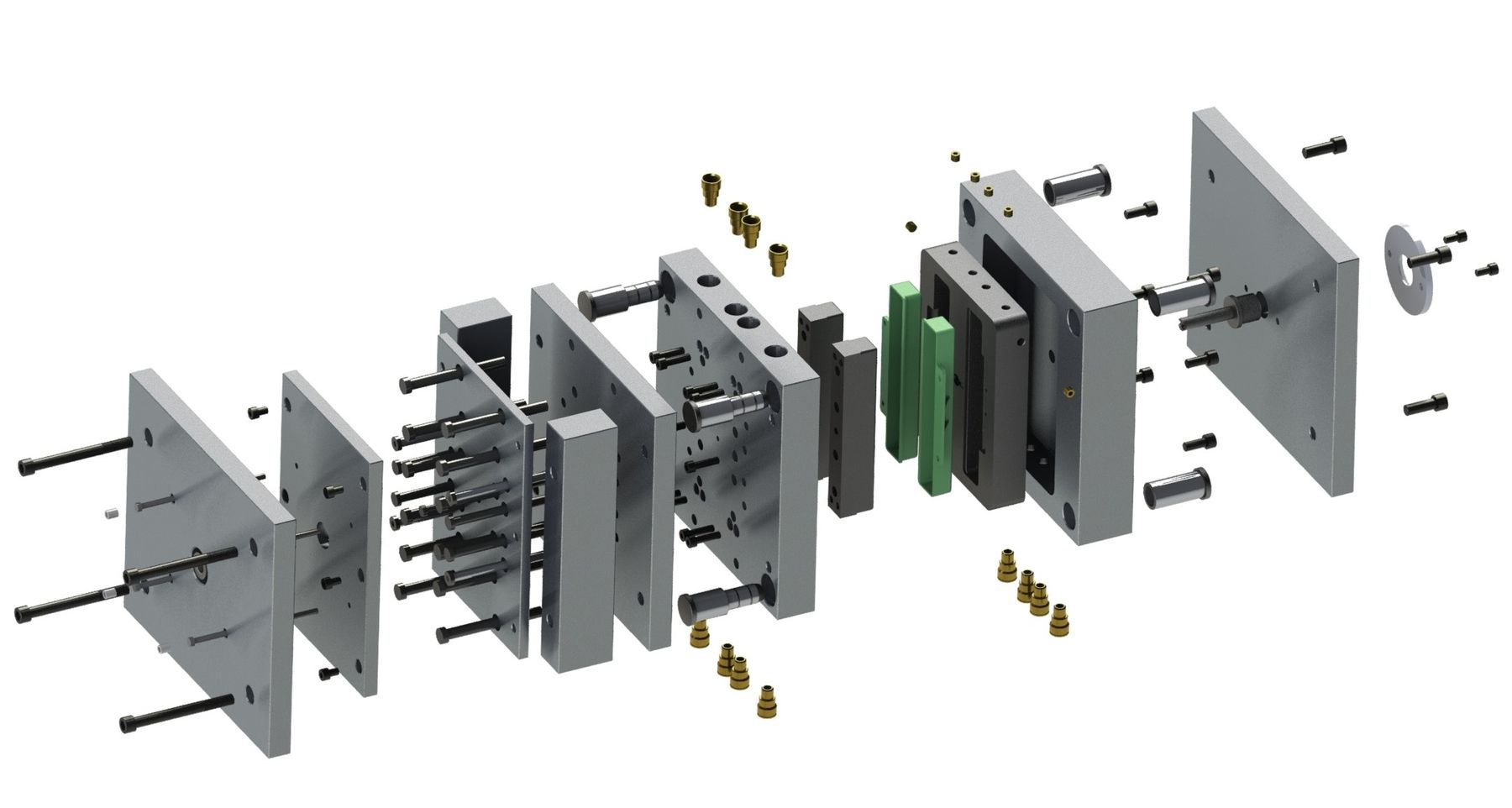

Vista explosionada del conjunt, amb totes les posicions identificades

Documentación técnica

El plano es el entregable: conjunto globado, lista de materiales y planos de pieza acotados

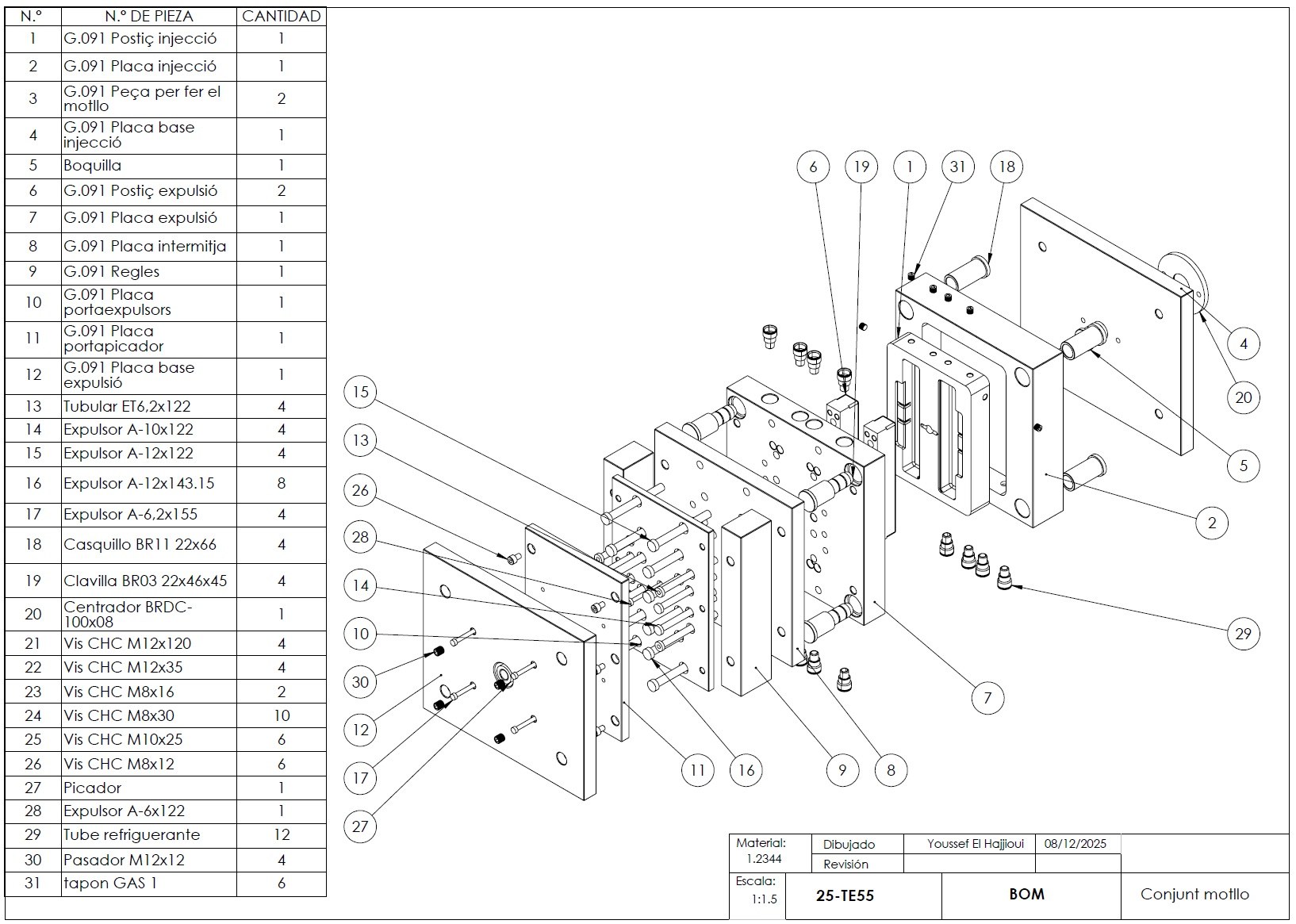

Conjunto globado con lista de materiales

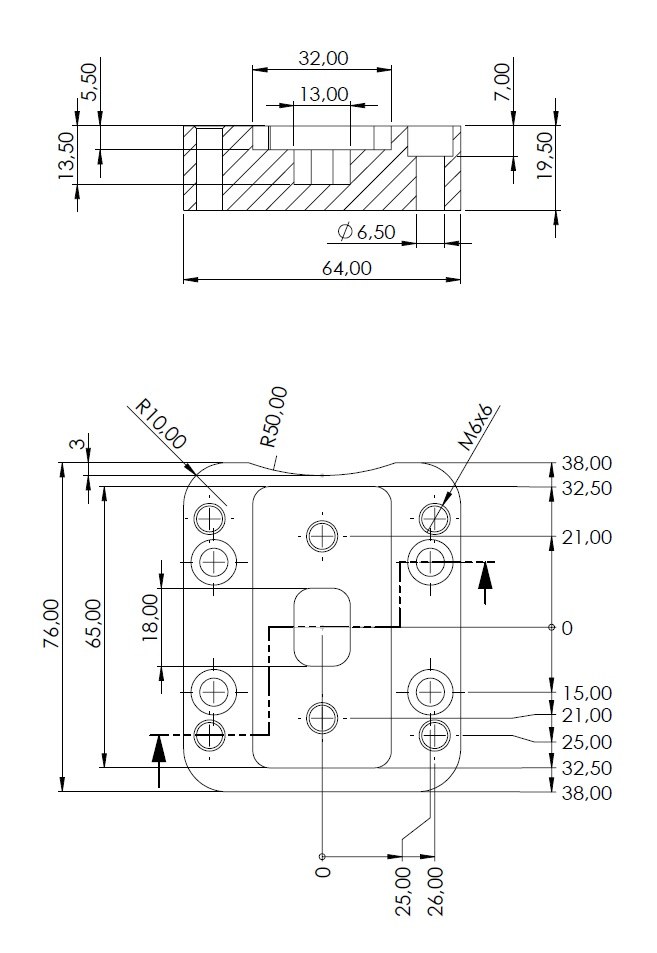

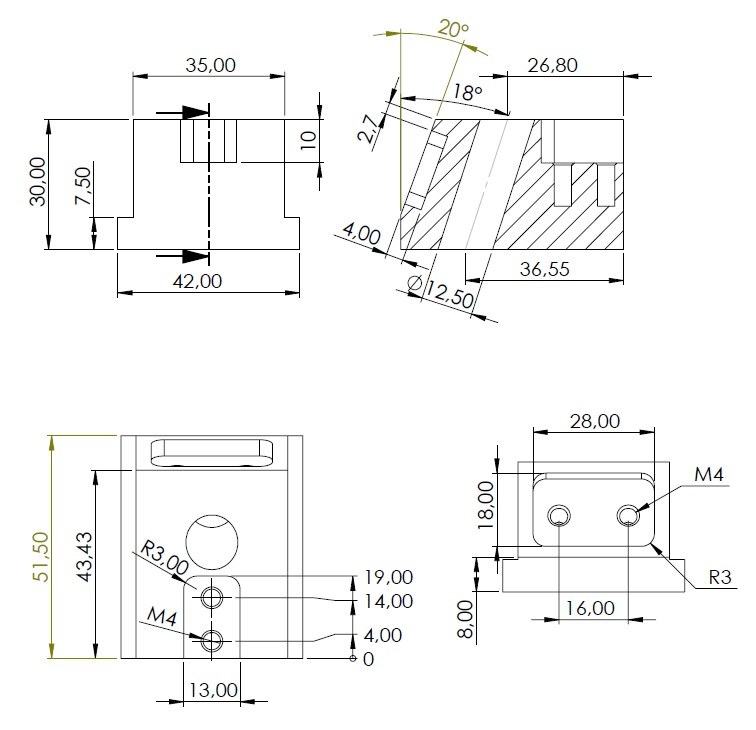

Planos de pieza acotados, con secciones y roscados

Cada proyecto se entrega con plano de conjunto, despiece globado, lista de materiales y planos de fabricación de cada pieza. Y, cuando el montaje lo pide, la hoja simplificada para el operario.

Trabajemos juntos

Cuéntame el proyecto y te digo plazo y presupuesto cerrado

Si tienes un proyecto parado por falta de horas en la oficina técnica, o una máquina que hay que documentar para llevarla a fabricación, escríbeme y lo vemos.
